EXTINDERE RETEA GAZE NATURALE, AMENAJARE CENTRALE TERMICE PENTRU 4 PAVILIOANE

2018 - 2019

Servicii Proiectare : SF

Adresa : jud. Sibiu

Suprafata desfasurata : 128.57 mp
Regim de înaltime : P



Pavilionul 1

Se propune recompartimentarea, reabilitarea si modernizarea.
Se mentin destinatia si functiunile actuale: dormitor, administrativ, birouri, grupuri sanitare, holuri;
Într-una din încaperile existente se va amplasa o centrala termica cu functionare cu gaze naturale, care va produce agent termic pentru încalzire si pentru prepararea apei calde menajera pentru pavilion.
Se va realiza o legatura între cele doua holuri de circulatie P01 si P02 prin crearea unui gol în peretele transversal. Functiunile încaperilor P05 si P06 se vor schimba, ele devenind  vestiare cu grupuri sanitare ce vor deservi pavilionul.
Constructia este protejata cu un trotuar perimetral cu latimea de 1,00 m
Accesul principal se realizeaza pe latura de Sud-Est, prin doua usi si accesul secundar se realizeaza pe latura Nord-Vest printr-o usa simpla.



Pavilionul 2

Suprafata desfasurata : 828.24 mp
Regim de înaltime : P



Se propune recompartimentarea, reabilitarea si modernizarea pavilionului.
Se mentin destinatia si functiunile actuale: atelier auto si anexe, spatii de depozitare, grupuri sanitare, holuri;
Într-una din încaperile existente se va amplasa o centrala termica cu functionare cu gaze naturale, care va produce agent termic pentru încalzire si pentru prepararea apei calde menajera pentru pavilion.
Constructia este protejata cu un trotuar perimetral cu latimea de 1,00 m;
Accesul principal, circulatiile si grupurile sanitare sunt dimensionate conform numarului de persoane ce le folosesc, si anume 30 de persoane.

  • Accesul principal se realizeaza pe latura de Nord a pavilionului;

  • Accesul secundar se realizeaza pe  latura de Nord-Vest a pavilionului.

Pavilionul 3

Suprafata desfasurata : 418.13 mp
Regim de înaltime : P

Se propune reabilitarea si recompartimentarea pavilionului, în vederea montarii centralei termice.
În urma modificarilor pavilionul îsi schimba functiunea din „spalatorie” în „atelier”. În una dintre încaperile existente se va amplasa o centrala termica cu functionare cu gaze naturale, care va produce agent termic pentru încalzire si pentru prepararea apei calde menajera pentru pavilion.
Constructia este protejata cu un trotuar perimetral cu latimea de 1,00 m.
Accesul principal se realizeaza pe latura de Sud-Vest; Accesul secundar se realizeaza pe latura de Sud-Est.
Se va modifica încaperea P10 în vederea montarii centralei termice. Încaperea  respecta conditiile NTPEE 2008 privind suprafetele vitrate, volumul interior, asigurarea aerului necesar arderii si evacuarea gazelor arse si este dotata cu detector de gaz metan, care va comanda închiderea automata a alimentarii cu gaze naturale în caz de pericol;
 Restul spatiilor cladirii nu au suferit modificari majore.

Pavilionul 4

Suprafata desfasurata : 418.13 mp
Regim de înaltime : P



Se propune recompartimentarea si modernizarea pavilionului.
Se mentin destinatia si functiunile actuale: spalatorii, uscatorii, grupuri sanitare, holuri;
În una dintre încaperile existente se va amplasa o centrala termica cu functionare cu gaze naturale, care va produce agent termic pentru încalzire si pentru prepararea apei calde menajera pentru pavilion.
Accesul principal se realizeaza pe latura de Nord-Vest.
Accesul secundar se realizeaza printr-o usa pe latura Sud-Vest sau prin doua usi pe latura Sud-Est.
P06 Uscatorie se împarte în doua spatii P06 Uscatorie si P04 Camera C.T. murala.
P08 Vestiar se împarte în doua spatii P08 Vestiar si P09 Camera dusuri.

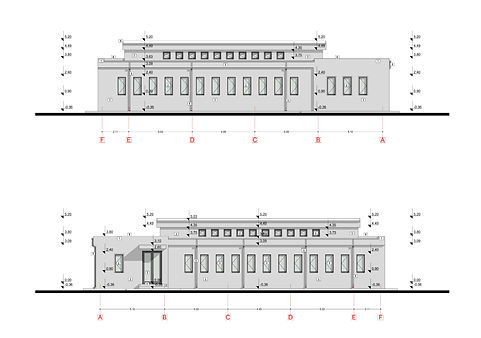

A09 FATADE NORD_SUD PROPUNERE
A02 PLAN SITUATIE4
A08 SECTIUNE A1-A1 PROPUNERE
A08 SECTIUNE A-A PROPUNERE
A06 PLAN PARTER PROPUNERE

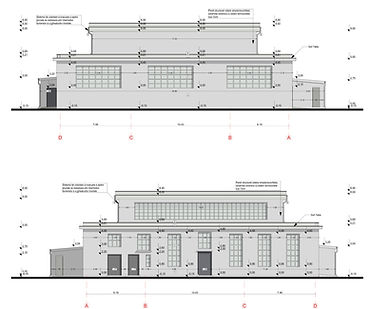

A10 FATADE EST_VEST PROPUNERE
A02 PLAN SITUATIE
A06 PLAN PARTER PROPUNERE
A10 FATADE EST_VEST PROPUNERE
A02 PLAN SITUATIE
A08 SECTIUNE A-A PROPUNERE
A08 SECTIUNE A1-A1 PROPUNERE
A10 FATADE EST_VEST PROPUNERE
A09 FATADE NORD_SUD PROPUNERE
A06 PLAN PARTER PROPUNERE
A08 SECTIUNE A-A PROPUNERE
A02 PLAN SITUATIE
A08 SECTIUNE A1-A1 PROPUNERE
